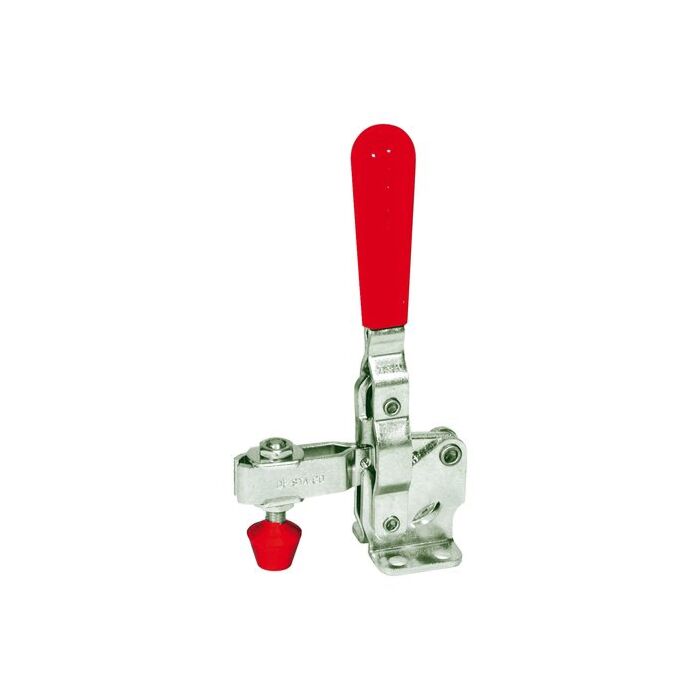

Vertikalspanner, Typ 200
Beim Vertikalspanner steht der Handgriff
in der Spannstellung vertikal.
Bei Modellen mit einer Haltekraft von mehr als 1700 Newton sind alle Drehpunkte zur Gewährleistung einer langen Lebensdauer mit Buchsen versehen. Außerdem sind sie zur Minderung von Verschleiß aus hochwertigem nichtrostenden Stahl gefertigt.
Maßtabelle:
Modell L L1 L2 L3 M
201-U 51,5 26 5 16,5 M5
202-U 74,5 44 13 25 M6
207-U 96 55,5 15,5 33 M8
210-U 141 93 22,5 61 M10
247-U 178 124 33 80 M12
267-U 228,5 149 36,5 100 M16
Maßtabelle:
Modell A A1 A3 A6 B B1 C C1 C2 ØD F H
201-U 16 25,5 4,5 - 24 34 16 8 2 4,3 5,5 77,5
202-U 12,5 25,5 6,5 - 27 39 23,9 9,5 3 5,6 6,5 110
207-U 19 35 8 5 31,6 45 32 16 3 7,2 8,5 176
210-U 32 48 8 5,5 45 65 43 20 3 8,3 10,5 207
247-U 32 51 9,5 12 45,2 64 51 22 8 8,8 13,5 224
267-U 51 76 12,5 - 69,8 95 82 32 8 12 16,5 307
