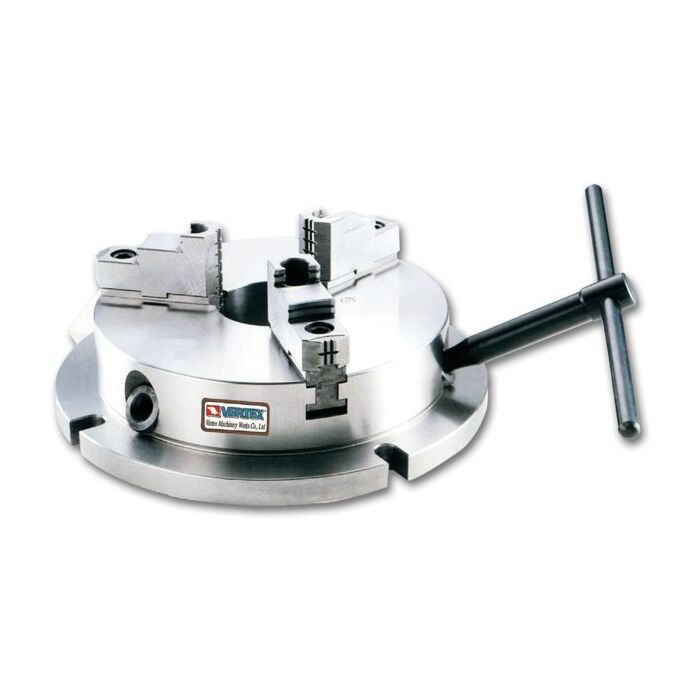

Selbstz. Dreibackenfutter VNBK extra flach

- Drehfutter mit drei zentrisch spannenden Gewinden
- Zylindrische Zentrieraufnahme Typ DIN 6350
- Aufnahmeflansch für die Montage
- Solides Einspannen des Werkstücks
Garantiert hohe Genauigkeit
(max. Abweichung 0,05mm)
- Hohe Werkstücke können durch
die niedrige Konstruktion des
Drehfutters auch eingespannt werden.
- Der Schlüssel wird in einem Winkel
von 30° aufgesetzt.

Lieferumfang
- 1 Satz harte Innen-
und Außenbacken
- Drehfutterschlüssel
- Befestigungs-
schrauben

Technische Daten (in mm):
Typ A1 A2 B1 B2 C D E F G H J K L M
VNBK-6 220 170 58 18 130 147 45 6 3-M10 68 26 40 10 13
VNBK-8 270 210 65 20 155 172 60 6 3-M10 82 28 43 11 13
VNBK-10 315 255 73 20 190 210 80 6 3-M12 93 32 52 12 16
VNBK-12 370 305 80 22 250 285 105 5 3-M12 118 40 59 14 18
