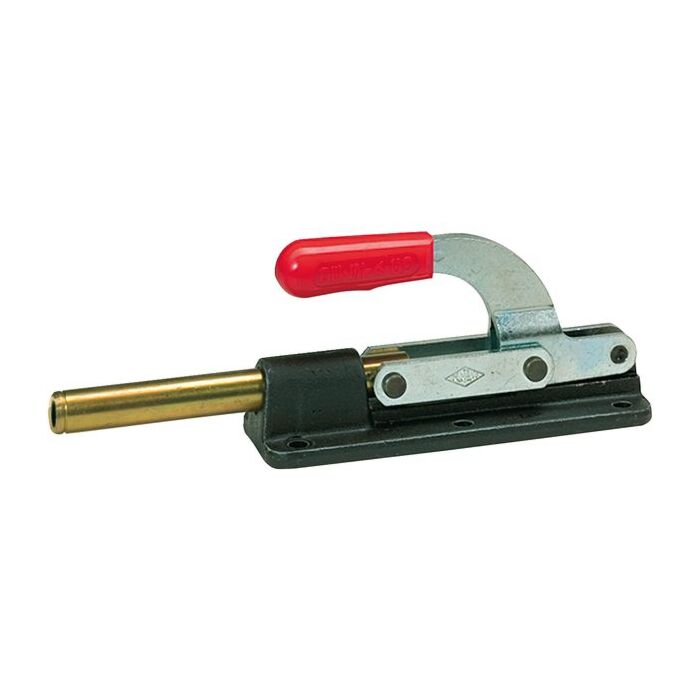

Schubstangenspanner, Typ 600

Schubstangenspanner mit
Fußbefestigung, Schubstange
mit Innengewinde.

Maßtabelle:
Modell A A1 A2 A3 B B1 C1 C2 ØD
603-M 36,6 51 - 7 33,2 47,5 24,5 4,5 6,7
607-M 35 108 76,5 16 41,5 56 17,5 4,5 7
630-M 35 128 76 12,5 41,2 57 20,6 5 8,5
640-M 90,5 217 181 17,5 54 76 31,8 9,5 10,5

Modell ØD1 L L1 L2 L3 H M
603-M 12 119 164 32,5 25,5 87 M8
607-M 13 153,5 217 45,5 25,5 84,5 M8
630-M 16 181 270 53 32 74 M10
640-M 22,3 322 395,5 105 51 111 M12
