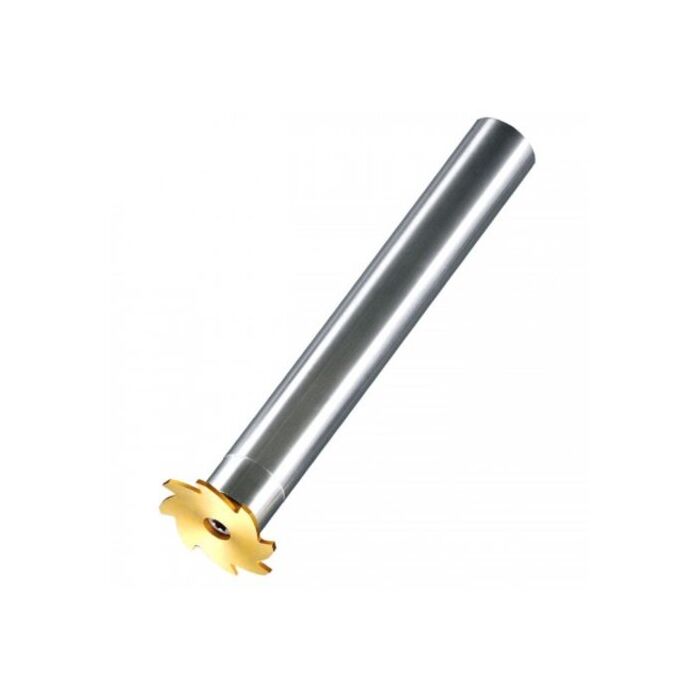

Schlitzhalter mit 16mm Schaft für HM Querschneider 30mm Durchmesser

Schlitzhalter mit 16 mm Schaft für HM Querschneider 30 mm Durchmesser

Dieser Hohlfräskopf verfügt über eine einzigartige Spannvorrichtung. Das optimierte Rohr-Polygon-Design hält den Fräser mit hoher Genauigkeit im Spannfutter. Das bedeutet optimale Stabilität und Präzision. Dieselbe Vorrichtung kann für verschiedene Querschnitte genutzt werden.

Diese T-Nut-Fräser ist die Lösung für eine präzise Bearbeitung von Nuten. Mit diesen kompakten Fräsköpfen kommen Sie bis in die kleinste Ecke! Dank seines besonderen Designs kann der Fräser flach auf dem Boden eingesetzt werden.

Der Halter CB-3-1616-120-30 wird ohne Wechseleinsätze geliefert. Sie können verschiedene Einsätze verwenden. Wir bieten standardmäßig Wechselfräser mit einer Dicke von 1,5 mm, 2 mm und 3 mm.

Der Halter CB-3-1616-120-30 hat einen Schaftdurchmesser von 16 mm.
Die weiteren Maße des Halters CB-3-1616-120-30 sind:
D = 15,8mm
d = 16mm
L = 120mm
L1 = 15mm
Geeignet für Wechselfräser mit Durchmesser von 30 mm.

Hartmetalleinsatz:
Wir bieten Wechselfräsköpfe von 1,5 mm, 2 mm und 3 mm Dicke. Der Einsatz ist 8-schneidig. Alle Einsätze dieses Typs sind für den Halter CB-3-1616-120-30.

Die Abmessungen der Einsätze sind:
D = 30mm
d1 = 15.7mm
Max. AR = 6,5mm
AE =
1W30.4.15: 1,5mm
1W30.4.20: 2,0mm
1W30.4.30: 3,0mm

Der Einsatz ist geeignet für:
Stahl: P10, P20, P30 und P40
Edelstahl: M10, M20, M30
NE-Metalle: N20, N30
Hitzebeständige Superlegierungen: S10, S20
Gehärteter Stahl: S10, S20
