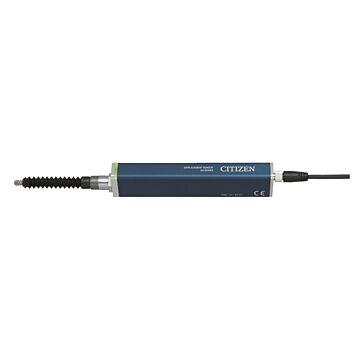

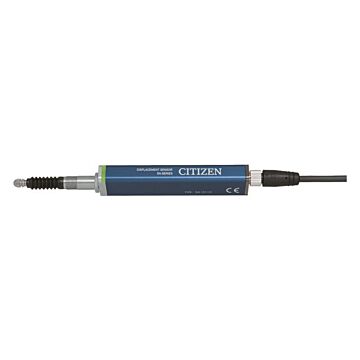

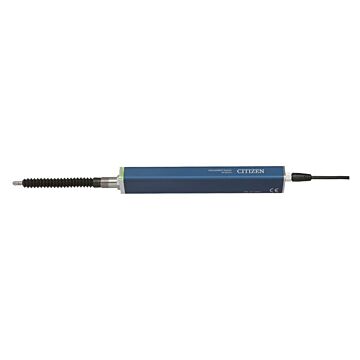

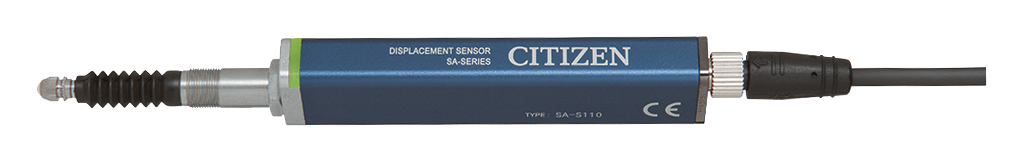

Messtaster von Citizen

Messtaster von CITIZEN sind bekannt für ihre hohe Genauigkeit und robuste Ausführung. Die Messtaster besitzen eine Auflösung von 0,1 µm (SA-S110) bzw. 0,5 µm (SA-S510). Bei den Messwerten der Messtaster handelt es sich um Absolutwerte, wodurch keine Fehler infolge von neugestarteten Messvorgängen entstehen können. Die Messwerte stehen somit sofort nach dem Einschalten der Spannungsversorgung zur Verfügung. Der gesamte Prozess erfährt dadurch einen hohen Zeitgewinn. Die Messtaster besitzen ein äußerst stabiles Gehäuse. Die Robustheit der Messtaster ergibt sich durch die Stahlkonstruktion mit einer doppelt gelagerten Struktur. Hierdurch ist der Messtaster unempfindlich gegenüber Vibrationen, Stößen und seitlichen Belastungen. Auf dem Stahlgehäuse des Messtasters ist eine LED untergebracht. Diese zeigt an, ob sich die Messung innerhalb der Toleranz befindet. Bei einer Messung innerhalb der Toleranz leuchtet die LED grün und außerhalb der Toleranz rot. Die Messtaster sind in Messbereichen von 10 mm, 32 mm und 50 mm erhältlich.

Hier können Sie sich die umfangreiche (englischsprachige) Dokumentation der Messtaster und Messcontroller von CITIZEN herunterladen!

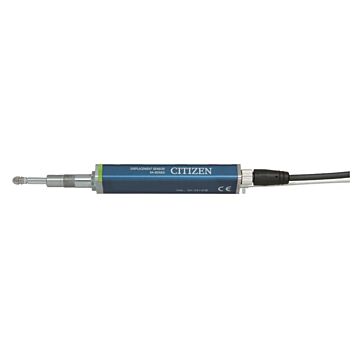

Citizen Air Purge-Messtaster

Der Messtaster wird mit Druckluft versorgt, wodurch im Messtaster ein Überdruck entsteht. Dadurch ist der Messtaster noch besser gegen das Eindringen von Flüssigkeiten wie etwa Öl, Kühlschmiermittel und Schneidöl geschützt.

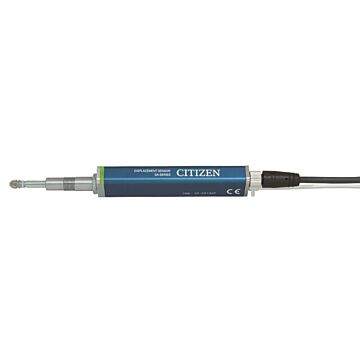

Citizen Pneumatic-Messtaster

Dieser Messtaster wird mit getrockneter Druckluft versorgt. Die Messspindel dieses Messtasters wird über das Pneumatiksystem ein- bzw. ausgefahren, was die Messgeschwindigkeit erhöht. Hier können Sie sich die umfangreiche (englischsprachige) Dokumentation der PNEUMATIC-Messtaster von CITIZEN herunterladen!

Citizen Controllers

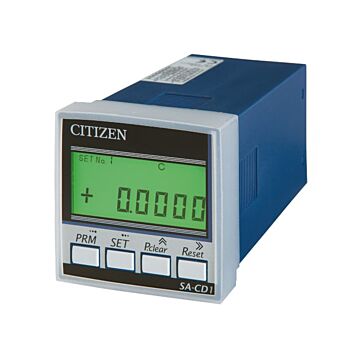

Citizen bietet mit dem SA-CD einen Controller für nur einen Messtaster an. Für Messanordnungen mit mehreren Messtastern empfiehlt sich das Controller-Modell SA-CD1. Dieser in einer Master- und Slave-Konfiguration konzipierte Controller kann bis zu 16 Messtaster gleichzeitig verarbeiten. Für eine Auslesung über das MODBUS-RS-485-* oder CC-Link-Protokoll kann der Controller an das Kommunikationsmodul SA-ERS bzw. SA-ECL angeschlossen werden.

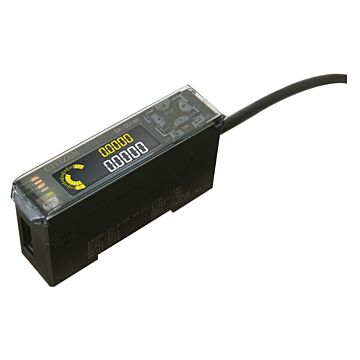

Als weitere Möglichkeit lassen sich die Messtaster direkt an einen Multikanal-Controller mit 8 oder 16 Kanälen anschließen, der über eine RS 232-Schnittstelle ausgelesen wird.

MODBUS RS485* MEWTOCOL ist ein registrierter Handelsname der Panasonic Ind. Devices SUNX Co. Ltd. CC-Link** ist ein registrierter Handelsname der Mitsubishi Electric Corporation.

Tri-Metron Signaltaster und Mikronmessuhren

Der TRI-METRON-Signaltaster von CITIZEN ist ideal für den Betrieb im Produktionsprozess geeignet, um schnell beurteilen zu können, ob sich das Werkstück innerhalb der Toleranz befindet. Der Signaltaster besitzt drei LED-Anzeigen: Diese zeigen unmittelbar an, ob sich das Werkstück im GO-, +NG oder –NG-Bereich befindet. Darüber hinaus bieten wir auch einen günstigeren TRI-METRON-Signaltaster an. Dieser kompakt ausgeführte Signaltaster besitzt für Toleranzprüfungen ausschließlich nur eine Messuhr. CITIZEN bietet außerdem einen Signaltaster mit extra großer Messuhr an.

Diese Messuhren der MU-METRON-Serie von CITIZEN besitzen eine äußerst hohe Genauigkeit (ab 0,5µm). Die auch Vergleichsmessgerät genannten Messuhren sind bestens für einen Einsatz mit den Messstativen von CITIZEN geeignet.

Hier können Sie sich die umfangreiche (englischsprachige) Dokumentation zu den Signaltastern und Mikronmessuhren von CITIZEN herunterladen!

Messstative von Citizen

CITIZEN bietet horizontale Messstative an, die das Messen von Innen- und Außenmaßen ermöglichen. Die Messtische sind von äußerst hoher Qualität. Die Modelle BST-1B, BST-2B und BST-3LB eignen sich hervorragend für das Ausmessen von Zahnrädern. Bei den Modellen BST-1B, BST-2B und BST-3LB handelt es sich um Vergleichsmessgeräte. Für eine Messung muss zuerst ein Master-Werkstück bzw. Kaliber gemessen werden, auf das die Messuhr eingestellt wird. Anschließend kann die Differenz des Werkstücks zum Kaliber gemessen werden.

CITIZEN ist ein registrierter Handelsname der Citizen Watch Co., Ltd.
