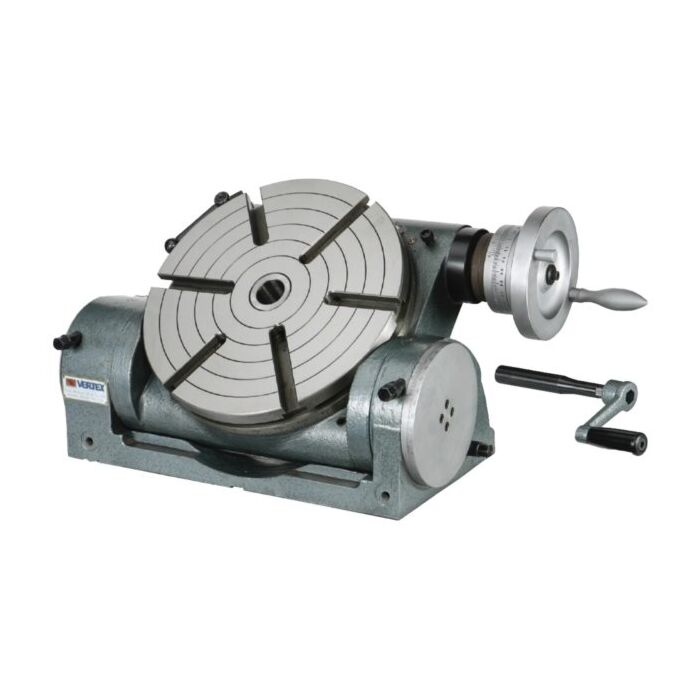

Kippbarer Horizontal-Vertikal-Rundteiltisch VUT

Vertikal-Rundteiltisch
Extra schwere Ausführung.
Die Platte dieses Rundtisches
ist um 90 Grad kippbar. Der Rundtisch
mit Index kann sowohl mit einer Gradskala
als mit einer Teilscheibe verwendet werden.

Technische Daten:
Typ: VUT-6 VUT-10 VUT-12
Kippbar:
Anzahl Grad bei 1 Umdrehung: 6° 1° 1°
Teilgenauigkeit: 1’ 2’ 2’
Tisch:
Anzahl Grad bei 1 Umdrehung: 4° 4° 4°
Skala 1’ 1’ 1’
Teilgenauigkeit: 10’’ 10’’ 10’’
Zahnteilung: 1:90 1:90 1:90
Spindelbohrung MK-2 MK-3 MK-4
Spindelhöhe(wenn 90° gekippt) 90 150 169
