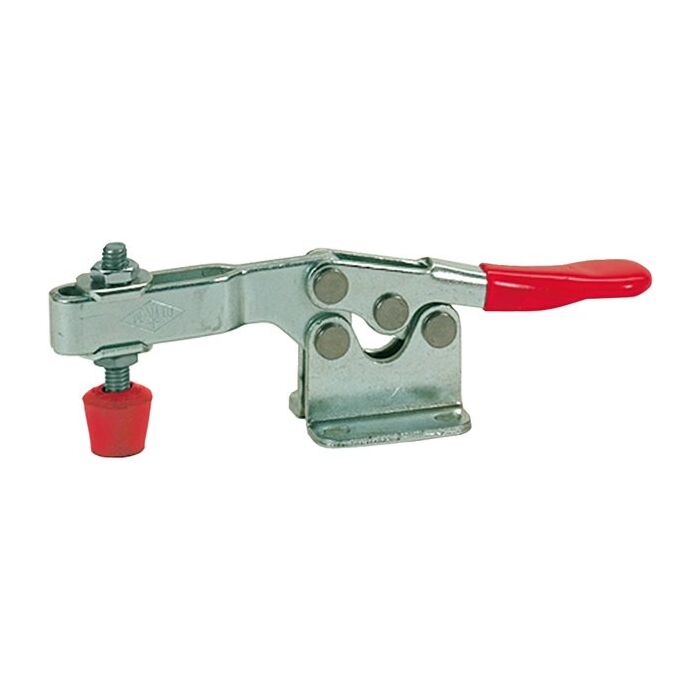

Horizontalspanner, Typ 200

Beim Horizontalspanner steht der Handgriff in der Spannstellung horizontal.
Diese Modelle verfügen über eine Haltekraft von 3200 Newton.
Außerdem sind sie zur Minderung von Verschleiß aus hochwertigem nichtrostendem Stahl gefertigt.

Maßtabelle:
Modell A A1 A2 A3 A4 A5 B B1 B3 C C1 C2
205-U 11,2 24 - 4 2,4 5,5 16 23,5 4,3 8 6,5 1,5
215-U 25,4 36,4 - 4,7 0,8 11 22 35 5,2 25 12,5 2,5
225-U 25,4 38 6,7 6,3 - 12,5 23,1 35 7,6 34 12,5 3
235-U 41,2 60 - 9,4 - 17,5 41,2 57 8,7 44,5 19 4

Maßtabelle:
Modell F H L L1 L2 L3 M
205-U 5 17 68 20 6,5 9,5 M4
215-U 7 37,5 140,5 58 20,5 31,5 M6
225-U 8 47 170 69,5 27,5 35 M8
235-U 11 65 267 105,5 41 55,5 M10
