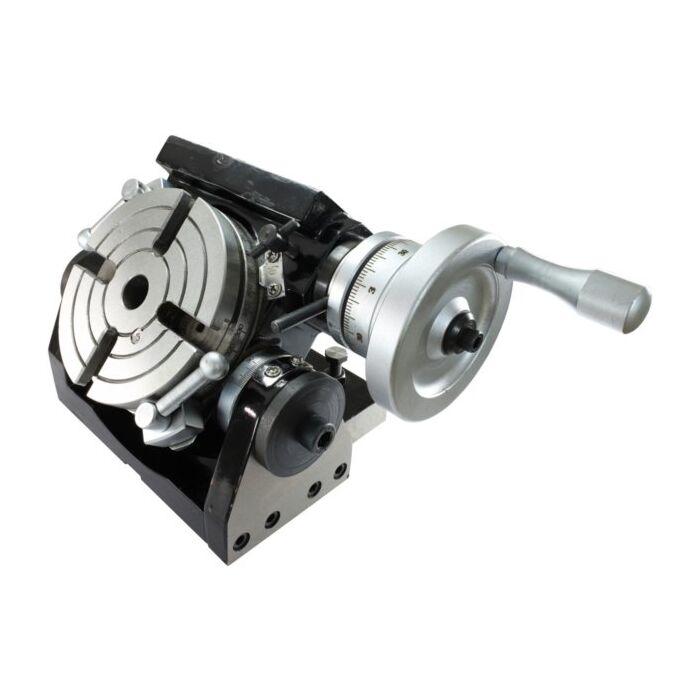

Horizontal/vertikal schwenkbarer Teilapparat SOBA

Dieser Teilapparat ist um 90 Grad schwenkbar.
Der Teilapparat kann sowohl mit Gradeinteilung als auch mit Teilplatte verwendet werden.

Der Apparat kann vom Schneckenrad entkoppelt werden, sodass der Apparat mit der Hand herumgedreht werden kann.

Hebelverhältnis 1:90
Eine volle Hebeldrehung entspricht 4°.
Die Anzeige des Apparats ist 1’.
Die Anzeige des Hebels ist 10 sec.
Anzahl der Rillen: Standard 4, auf Anfrage 3
T-Rillen für: M8
Mittelloch: MK-2

Technische Daten:
Abmessungen des Teilapparats (in mm)
Artikel Apparatgröße Höhe (H1)
6S02.2.61 110 63
6S02.2.62 150 81

Abmessungen (in mm):
Artikel (L1) (H) (CH) Höhe in der Mitte
6S02.2.61 248 116 82
6S02.2.62 291 124 105

Abmessungen Basis (in mm):
Artikel Basislänge (L) Basisbreite (W) Basishöhe Max. Höhe bei max. Schwenkung
6S02.2.61 172 142 72 164
6S02.2.62 214 180 80 204

Gewicht:
Artikel in kg
6S02.2.61 12
6S02.2.62 20
